玻璃钢烟囱的结构形式
1、混凝土内套玻璃钢烟囱形式
主要用于排放烟气高度为100m-200m的混凝土烟囱的内筒。在此构造中,充分利用了玻璃钢的耐高温、耐腐蚀的特点,混凝土烟囱提供支撑,有的是一个混凝土烟囱套1个玻璃钢内筒,也有的套2个或3个玻璃钢内筒,具体根据业主的设计和要求来定。
混凝土套玻璃钢内筒一般采用分段挂璧的结构形式。在混凝土烟囱予埋钢结构做为支撑系统。一般30-50米 为一段,每段之间用膨胀节连接,每15米设计一个导向支撑。
第一步:用平板车把第一个烟囱内筒的管段运送到烟囱底部
第二步:将第一个烟囱内筒管段和起吊吊索连接;提升管段的底部到连接平台的高度。
第三步:用平板车送入第二段烟囱内筒,并调整位置,使其与第一段对齐。
第四步:完成第二段与第一段的对接制作。拆卸第一段上的吊索,用第二段上的吊装环起吊第一段和第二段
第五步:将连接好的第一、二段起吊到连接平台的位置
第六步:将新的管段连接到上述的管段上。重复第三步到第五步的操作。
第七步:通过提升装置调整内筒上下位置,使支撑管段与支撑钢平台配合、固定。
2、外套钢结构玻璃钢烟囱形式
外套钢结构玻璃钢烟囱一般设计高度在100米以下,一般设计都是和脱硫塔合起来。烟囱直接放在脱硫塔的出口上。这种烟囱的设计不需要分段,烟囱的重量可以直接传到脱硫塔上,也可以设计把烟囱重量传到钢架上。如果烟囱重量由纲架来承担,那么烟囱就要分段。每段之间用膨胀节连就可以。

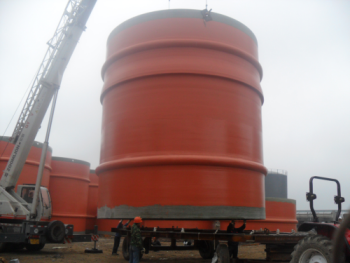

大致安装步骤及安装过程照片
(1)、玻璃钢烟囱及钢支架的预制
(2)、碳钢支架的分段吊装和固定
(3)、同步进行玻璃钢烟囱的分段吊装和固定
